产品说明:

顶装式磁翻板液位计规格可按照客户实际情况定制,支持:顶装式磁翻板液位计非标定制

产品概述:

本公司生产的顶装式磁翻板液位计是应需集中控制而开发的另一种顶装(底装)型产品,具有现场指示清晰又能远传控制等优点.该产品能广泛应用于石油化工、化肥、医药、船舶···

温馨提示:本产品(顶装式磁翻板液位计)型号众多,案例仅供参考,更多型号请联系客服!

  • 产品详情






本公司生产的顶装式磁翻板液位计是应需集中控制而开发的另一种顶装(底装)型产品,具有现场指示清晰又能远传控制等优点.该产品能广泛应用于石油化工、化肥、医药、船舶、军事等行业中的各种塔、罐、槽及球形容器上的液位指示。
顶装式磁翻板液位计可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下安全可靠地测量液位,全过程测量无盲区、显示醒目,读数直观,并且测量范围大,配上液位报警、控制开关,可实现液位或界位的上下限报警和控制,配上液位变送器可将液位。界位信号转换成二线制4~20mADC的标准信号,实现远距离检测、指示、记录与控制。广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业生产过程中的液位测量与控制。

磁翻板液位计 2

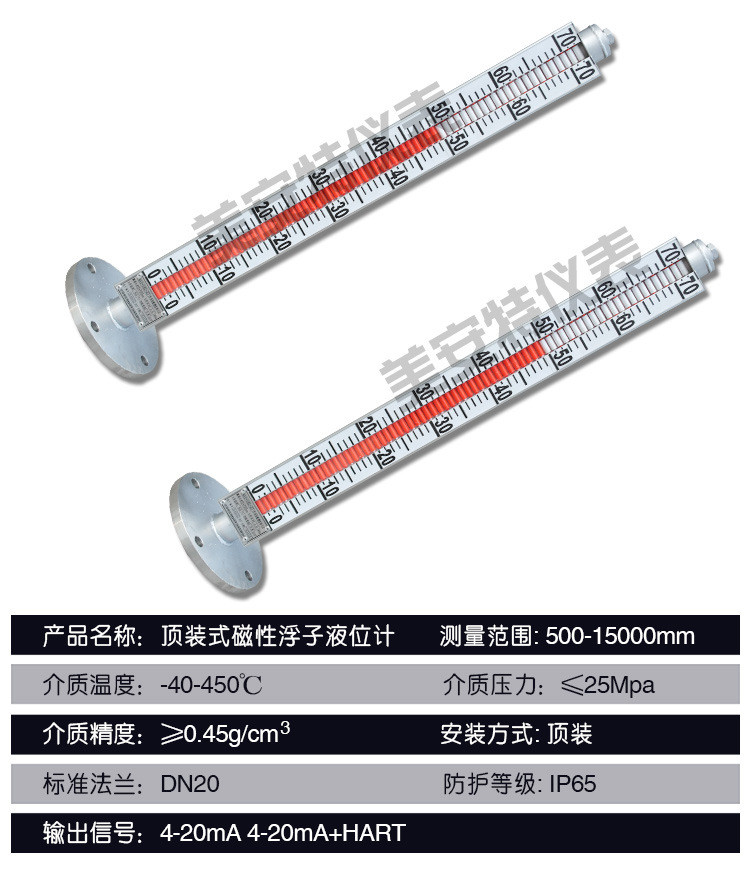

顶装式磁翻板液位计主要技术指标:
顶装磁翻板液位计技术要求
测量范围:0~5000mm
准确度: ±10mm ±16mm
翻柱直径:10mm,16mm
公称压力:2.5MPa
介质密度:≥0.7g/cm3(特殊要求可达0.45g/cm3)
介质温度:-20~+350℃
接液材质:不锈钢304/316/316L及PP材质
介质粘度:≤2.0Pa.s
环境振动:频率≤25Hz振幅≤0.5mm
跟随速茺:≤0.05m/s
法兰标准:HG20592~20635-97
报警器、远传装置:技术参数和UHZ-25系列相同。

顶装磁翻板液位计工作原理:

该顶装式磁翻板液位计由本体(由上、下导管组成)、翻板箱(由红、白双色磁性小翻板组成)、浮子(由磁体、顶杆、浮筒组成)以及液位变送器等组成,其结构如图所示。工作原理为:容器内的浮筒(按不同介质和压力针对研制),在下导管中随液面高度的变化而上下浮动并通过顶杆使磁体在上导管内上下移动,促使本体外的翻板翻动并用红、白颜色来指示液面高度,同时液位变送器将液位信号传送至控制中心进行液位指示和控制,也可通过计算机进行集中监控。

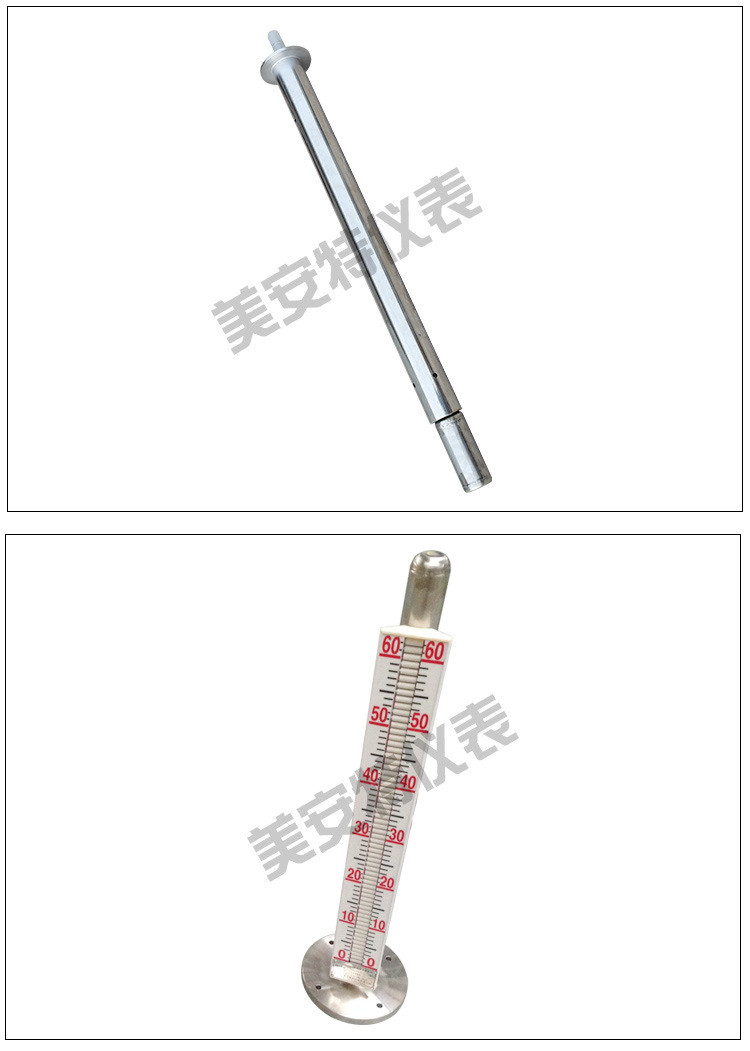

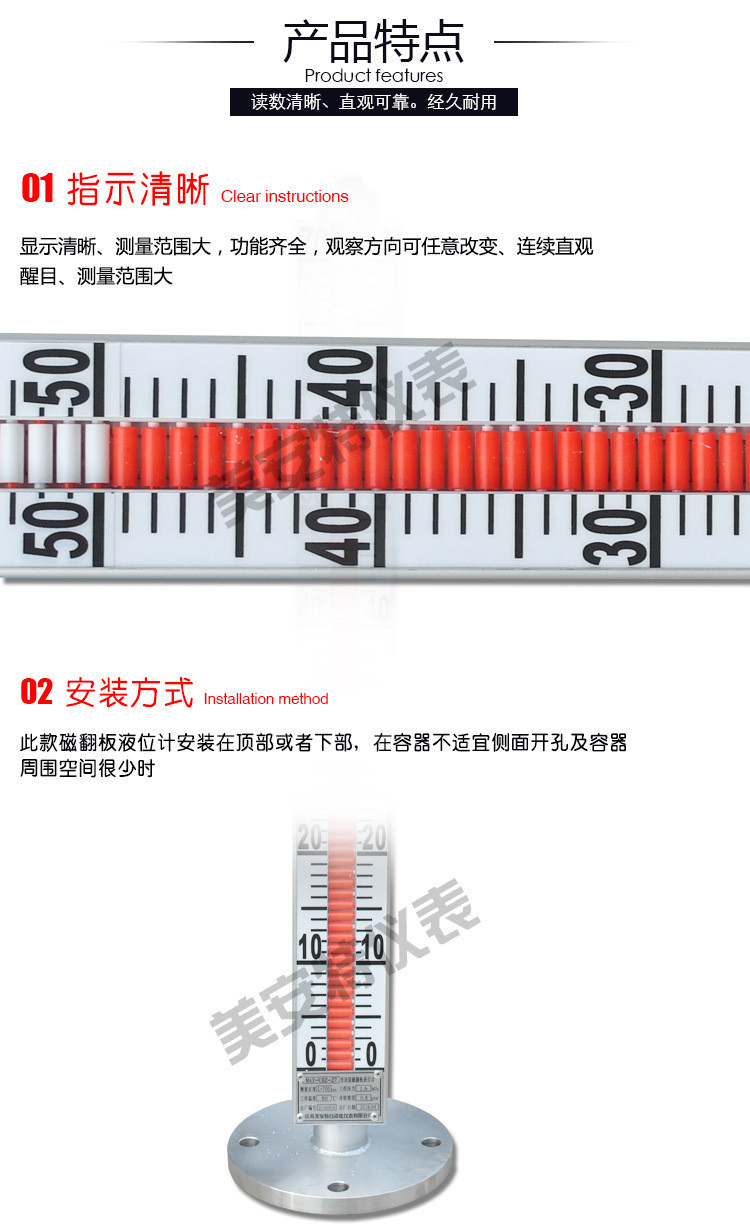

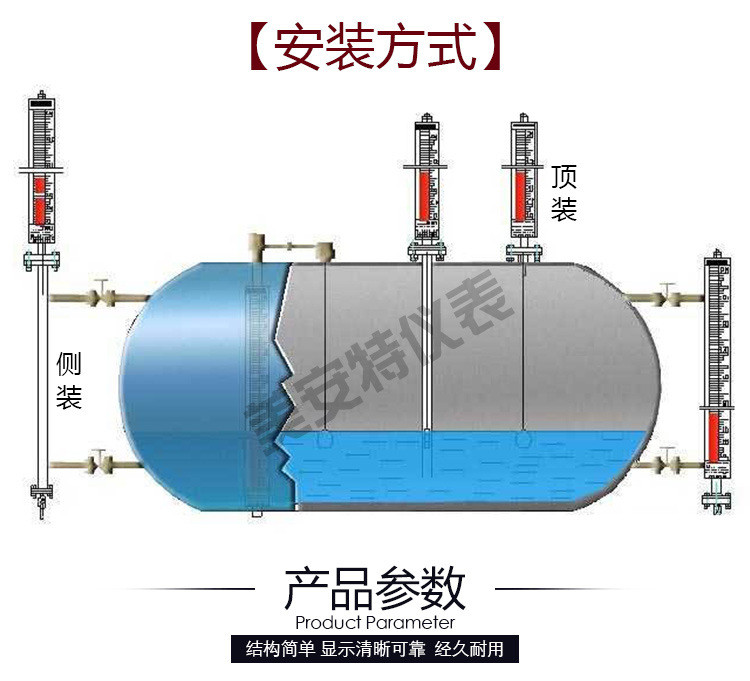

  1、 在容器不适宜侧面开孔及容器周围空间很少时,可在容器上部或下部安装本形式液位计
  2、 适用于粘度较大的液体介质
  3、 显示器的观察方向可任意改变
  4、 其他特点和UFZ特点相同。

顶装式磁翻板液位计选用须知:
1、 防腐型公称压力≤1.0MPa。
2、 液位计有一定盲区,故在读取液位高度时应加上盲区值补偿(本厂液位计出厂时,标尺刻度零位已迁移 到实际值)。
3、 液位计测量范围不超过5米,否则影响液位计的稳定可靠、牢度等。
4、 安装连接法兰,本液位计出厂的常用突面尺寸参考(HG21592-97)制造。

顶装式磁翻板液位计安装使用和维护:
 1、 液位计护导管和主体导管必须保持垂直
 2、 连杆不能弯曲,必须挺直插入

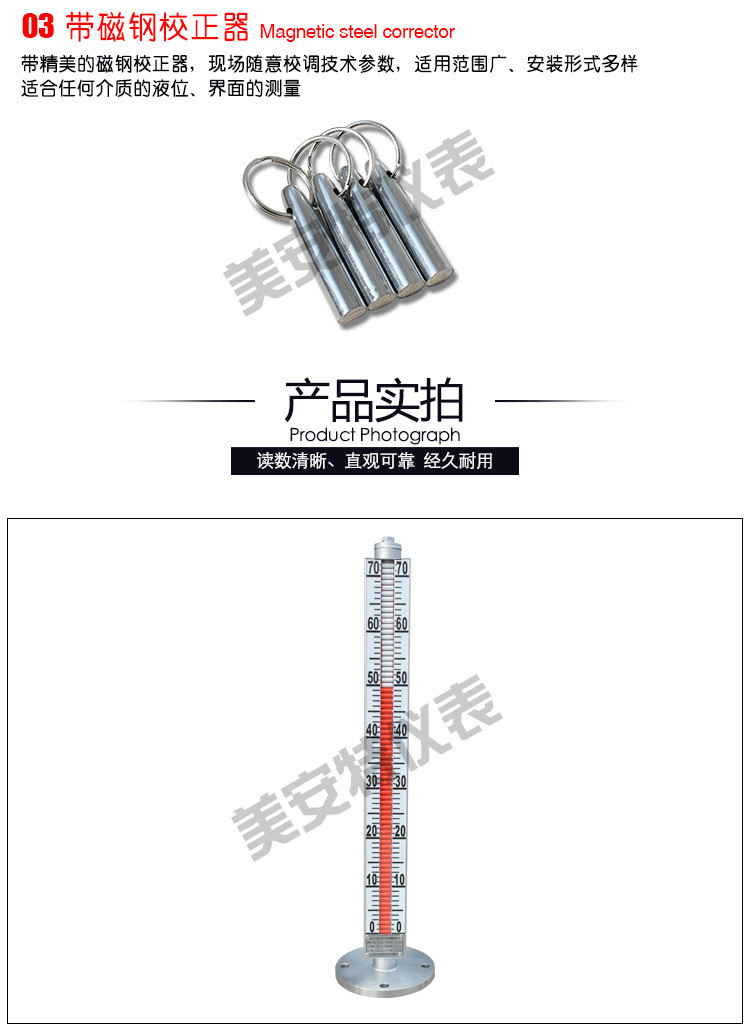

 3、 安装完毕后,需对显示器的翻柱用磁钢引导一次使零位以上显示白色,零以下显示红色。

顶装式磁翻板液位计附加功能选择项:
磁性限位开关:
常开型:高于报警点合并
常闭型:高于报警点断开
开关容量:250VAC1A(阻性)250VAC0.3A(感性)
开关寿命:100000次
液位变送器:
输出电流:4-20mADC
分辨率:±1-±10mm
负载电阻:500Ω(24VDC供电时)
传送距离:>3000m
工作电源:16-30VDC
智能液位变送器:
输出电流:4-20ADC
分辨率:0.2mm
负载电阻:500Ω(24VDC供电时)
传送距离:>3000m
工作电源:16-30VDC
夹套形式:
蒸汽夹套和水循环夹套,是在液位计主导管处增加一层筒体,供蒸汽,循环水或导热油流通。
真空夹套,是在液位计主导管外增加一层真空筒体,以使被测量介质与外界隔热。
双层夹套,一般是指在蒸汽伴热夹大套外再做一层真空夹套。
电伴热系统,是在液位计主导管外缠绕电伴热带,从而给介质加热。

顶装式磁翻板液位计特点
★结构坚固,耐温防腐,抗震
★指示清晰,无盲区观测方便
★测量范围大,高度无太大限制
★密封性高,使用安全
★活套法兰,便于安装
★PTFE防腐性能优越
★标准信号远传,超强抗干扰,通用性较强
★适合容器内液体介质的液位、界位的测量。
除现场指示外,还可以根据要求配远传变送器、报警开关、控制开关、检测功能齐全。

顶装式磁翻板液位计有如下结构特点:
1、基本型
液位计根据浮力原理,浮子在测量管内随液位的升降而上下移动,浮子内的永久磁钢通过磁耦合作用,驱动红、白色翻柱翻转180’液位上升时,翻柱由白色转为红色,下降时,翻柱由红色转为白色,从而实现液位的指示。
2、上下限开关输出
利用磁性浮子随液位移动,使安装在液位计立管设定位置上的簧片开关动作,实现开-关控制或报警。
3、电远传
在磁性浮子液位计上安装变送器。变送器由传感器和转换器两部分组成,它通过磁浮子上下移动,经磁耦合作用使导管内测量元件依次动作,获得电阻信号变化,传唤成0~10或4~20mA的标准电流信号输出,以便与数字显示仪表或计算机联接,实现远传显示及控制。

顶装式磁翻板液位计维护和保养
●液位计应防止受撞击和震动。变送器应尽可能避免日晒、雨淋的直接影响。
●对于正确安装与良好环境中的仪表,除了日常表面维护外,平时无需特殊维护保养。对于被测介质中含有杂质或粘滞物的建议安装过滤装置,或经常对浮子进行清洁处理,防止浮子卡死。拆装浮子时,要特别注意浮子的方向,如果装反,则仪表将不能正常工作。
●显示器的表面应定期进行清洁处理,以防止表面积累过量的污物或粉尘影响仪表正常显示。
●经长期使用的仪表在大修时应及时更换易损件。
●用户应根据介质的温度、流量和腐蚀性等因素经常检查仪表的腐蚀情况,定期更换易损件。
●装有过滤装置的仪表,应根据容器内介质的清洁程度,自行安排过滤装置的清洁周期
●防爆型仪表,还应定期检测其接地是否可靠以及防爆性能。
