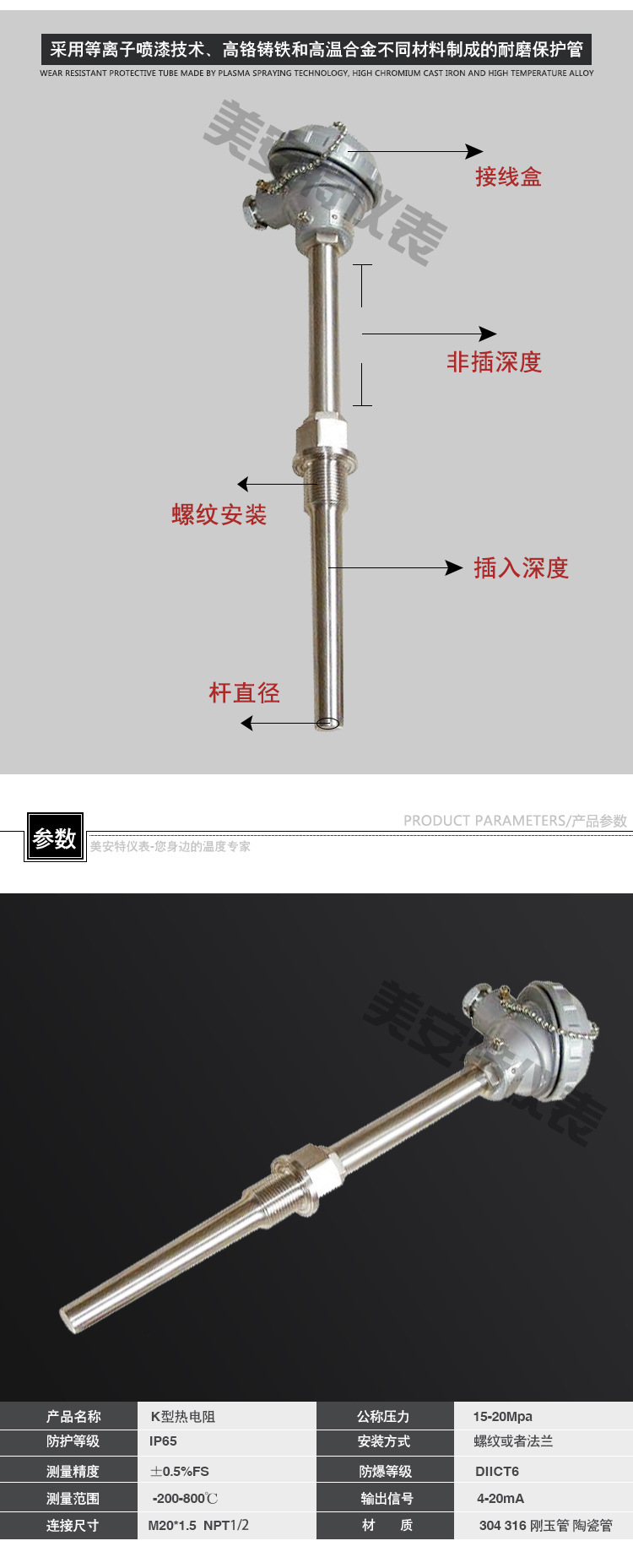

K型热电偶是一种温度传感器，K型热电偶通常和显示仪表，记录仪表和电子调节器配套使用。K型热电偶通常由感温元件、安装固定装置和接线盒等主要部件组成。
K型热电偶作为一种温度传感器，K型热电偶通常和显示仪表，记录仪表和电子调节器配套使用。K型热电偶可以直接测量各种生产中从0℃到1300℃范围的液体蒸汽和气体介质以及固体的表面温度。
K型热电偶是目前用量*大的廉金属热电偶，其用量为其他热电偶的总和。K型热电偶丝直径一般为1.2mm～4.0mm。
正极（KP）的名义化学成分为：Ni：Cr=90:10，负极（KN）的名义化学成分为：Ni:Si=97：3，其使用温度为-200℃~1300℃。
K型热电偶具有线性度好，热电动势较大，灵敏度高，稳定性和均匀性较好，抗氧化性能强，价格便宜等优点，能用于氧化性惰性气氛中广泛为用户所采用。
K型热电偶不能直接在高温下用于硫，还原性或还原，氧化交替的气氛中和真空中，也不推荐用于弱氧化气氛。
均质导体定律
热电偶丝由同一种均质材料（导体或半导体）两端焊接组成闭合回路，无论导体截面如何以及温度如何分布，将不产生接触电势，温差电势相抵消，回路中总电势为零。
可见，热电偶必须由两种不同的均质导体或半导体构成。若热电极材料不均匀，由于温度梯存在，将会产生附加热电势。
中间导体定律
在热电偶回路中接入中间导体（第三导体），只要中间导体两端温度相同，中间导体的引入对热电偶回路总电势没有影响，这就是中间导体定律。
应用：依据中间导体定律，在热电偶实际测温应用中，常采用热端焊接、冷端开路的形式，冷端经连接导线与显示仪表连接构成测温系统。
有人担心用铜导线连接热电偶冷端到仪表读取mV值，在导线与热电偶连接处产生的接触电势会使测量产生附加误差。根据这个定律，是没有这个误差的！
中间温度定律
热电偶回路两接点（温度为T、T0）间的热电势，等于热电偶在温度为T、Tn时的热电势与在温度为Tn、T0时的热电势的代数和。Tn称中间温度。
应用：由于热电偶E-T之间通常呈非线性关系，当冷端温度不为0摄氏度时，不能利用已知回路实际热电势E（t，t0)直接查表求取热端温度值；也不能利用已知回路实际热电势E（t，t0)直接查表求取的温度值，再加上冷端温度确定热端被测温度值，需按中间温度定律进行修正。初学者经常不按中间温度定律来修正！
参考电极定律
这个定律是专业人士才研究、关注的，一般生产、使用环节的人士不太了解，简单说明就是：用高纯度铂丝做标准电极，假设镍铬-镍铬热电偶的正负极分别和标准电极配对，他们的值相加是等于这支镍铬-镍铬的值。
