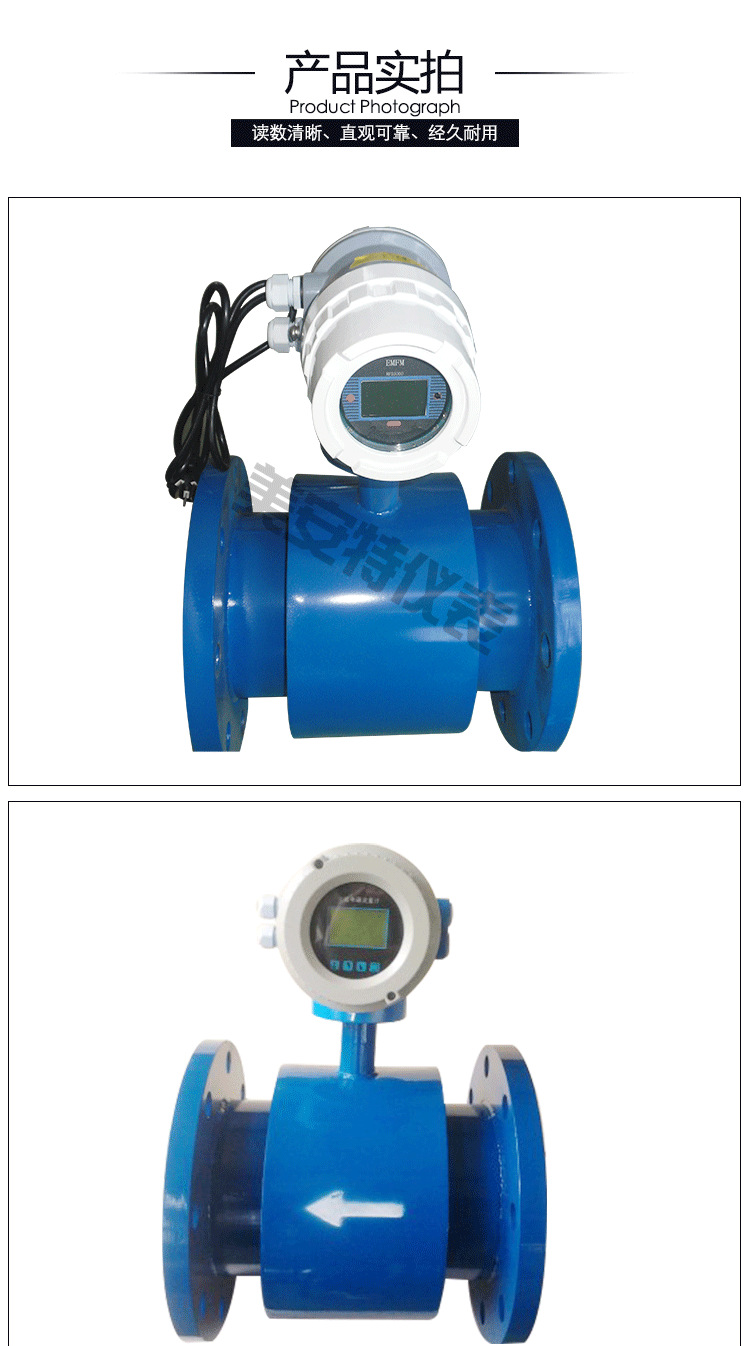

一、仪表概述:

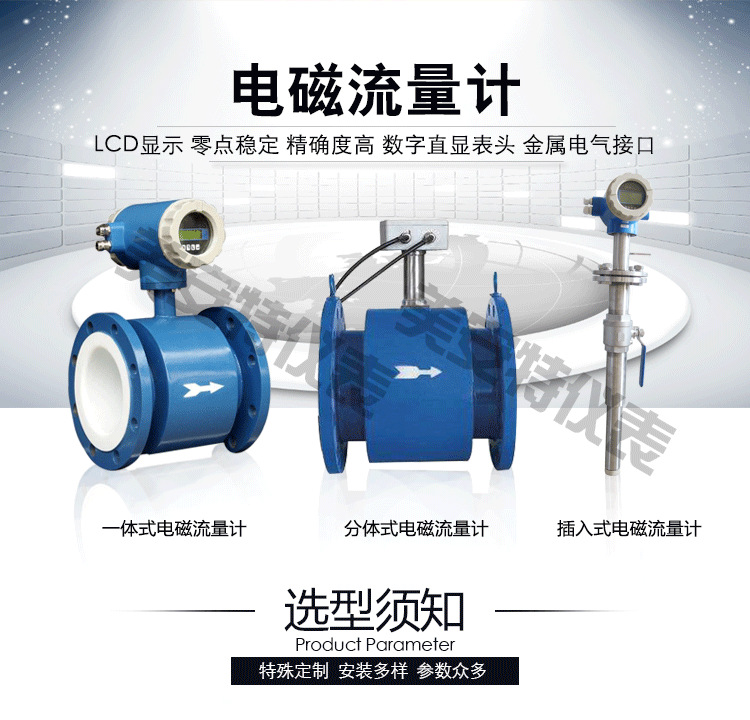

智能型电磁流量计采用先进技术。利用恒流低频三值矩形波或双频矩形波励磁,既有矩形波磁场的优点,又克服了正弦波 磁场的缺点;还可以消除电源电压波动、电源频率变化及励磁线圈阻抗变化所造成的误差;并有极好的零点稳定性和不受流体噪声干扰影响。从而具有高稳定性、高可靠性的特点。电磁流量计由传感器和转换器组成,传感器安装在测量管道上,转换器可以与传感器组合连接在一起称为一体型电磁流量计,转换器被安装在离传感器30米内或100米内的场合,两者间由屏蔽电缆连接称为分离型电磁流计。电磁流量计传感器主要组成部分是:测量管、电极、励磁线圈、铁芯与磁轭壳体。
二、测量原理:
智能型电磁流量计根据法拉第电磁感应原理,在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极,当导电液体沿测量管轴线运动时,导电液体切割磁力线产生感应电势,此感应电势由两个检测电极检出,数值大小与流量成正比例,其值为:E=KBVD式中:
E-感应电势;
K-与磁场分布及轴向长度有关的系数;
B-磁感应强度;
V-导电液体平均流速;
D-电极间距;(测量管内直径)
传感器将感应电势E作为流量信号,传送到转换器,经放大,变换滤波用一系列的数字处理后,用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4~20mA输出,报警输出及频率输出,并设有RS-485等通讯接口,并支持HART和MODBUS协议。
三、适用场合:
电磁流量计主要用于测量封闭管道中的导电液体和浆液中的体积流量。如水、污水、泥浆、纸浆、各种酸、碱、盐溶液、食品浆液等,广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理,水利建设等领域。

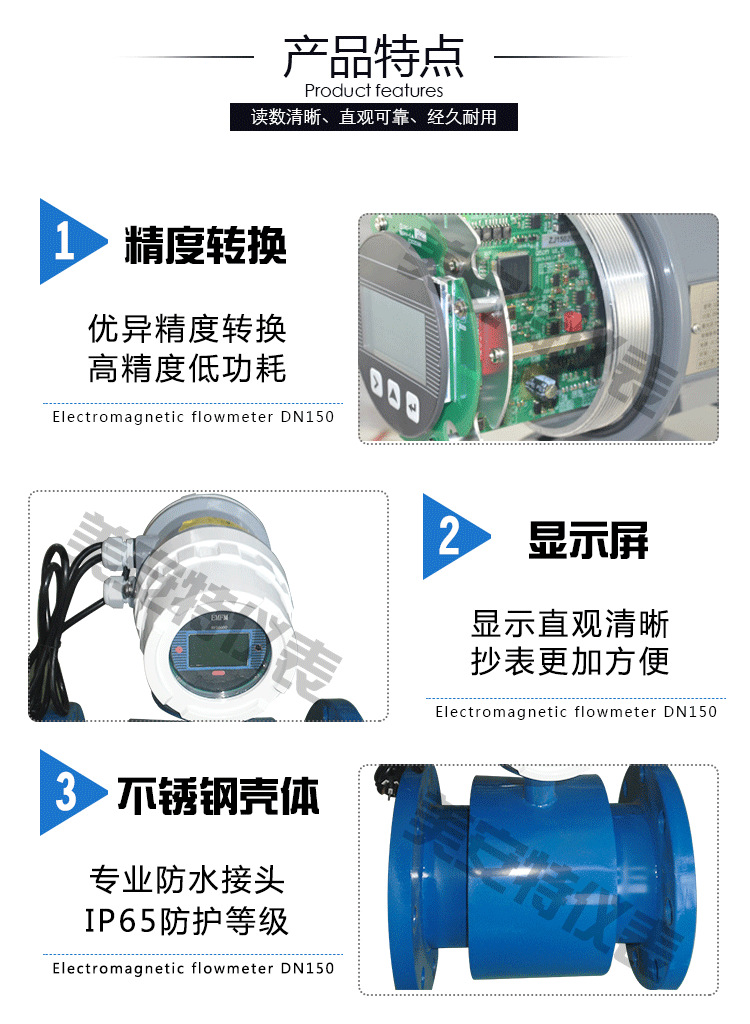

四、性能特点:
1、电磁流量计的传感器结构简单,测量管内没有可动部件,也没有任何阻碍流体流动的节流部件。所以当流体通过流量计时不会引起任何附加的压力损失,是流量计中运行能耗zui低的流量仪表之一。
2、可测量赃污介质、腐蚀性介质及悬浊性液固两相流的流量。这是由于仪表测量管内部无阻碍流动部件,与被测流体接触的只是测量管内衬和电极,其材料可根据被测流体的性质来选择。例如,用聚三氟乙烯或聚四氟乙烯做内衬,可测量各种酸、碱、盐等腐蚀性介质;采用耐磨橡胶做内衬,就特别适合于测量带有固体颗粒的、磨损较大的矿浆、水泥浆等液固两相流以及各种带纤维液体和纸浆等悬浊液体。
3、电磁流量计是一种体积流量测量仪表,在测量过程中,它不受被测介质的温度、粘度、密度以电导率(在一定范围)的影响。因此,电磁流量计只需经水标定后,就可心用来测量其它导电性液体的流量。
4、电磁流量计的输出只与被测介质的平均流速成正比,而与对称分布下的流动状态(层流或湍流)无关。所以电磁流量计的量程范围极宽,其测量范围度可达100:1,有的甚至达1000:1的可运行流量范围。
5、电磁流量计无机械惯性,反应灵敏,可以测量瞬时脉动流量,也可测量正反两个方向的流量。
6、工业用电磁流量计的口径范围极宽,从几个毫米一直到几米,而且国内已有口径达3m的实流校验设备,为电磁流量计的应用和发展奠定了基础。
五、目前仍然存在的主要不足如下。
1、不能用来测量气体、蒸汽以及含有大量气体的液体。
2、不能用来测量电导率很低的液体介质,如对石油制品或有机溶剂等介质,目前电磁流量计还无能为力。
3、普通工业用电磁流量计由于测量管内衬材料和电气绝缘材料的限制,不能用于测量高温介质;如未经特殊处理,也不能用于低温介质的测量,以防止测量管外结露(结霜)破坏绝缘。
4、电磁流量计易受外界电磁干扰的影响。

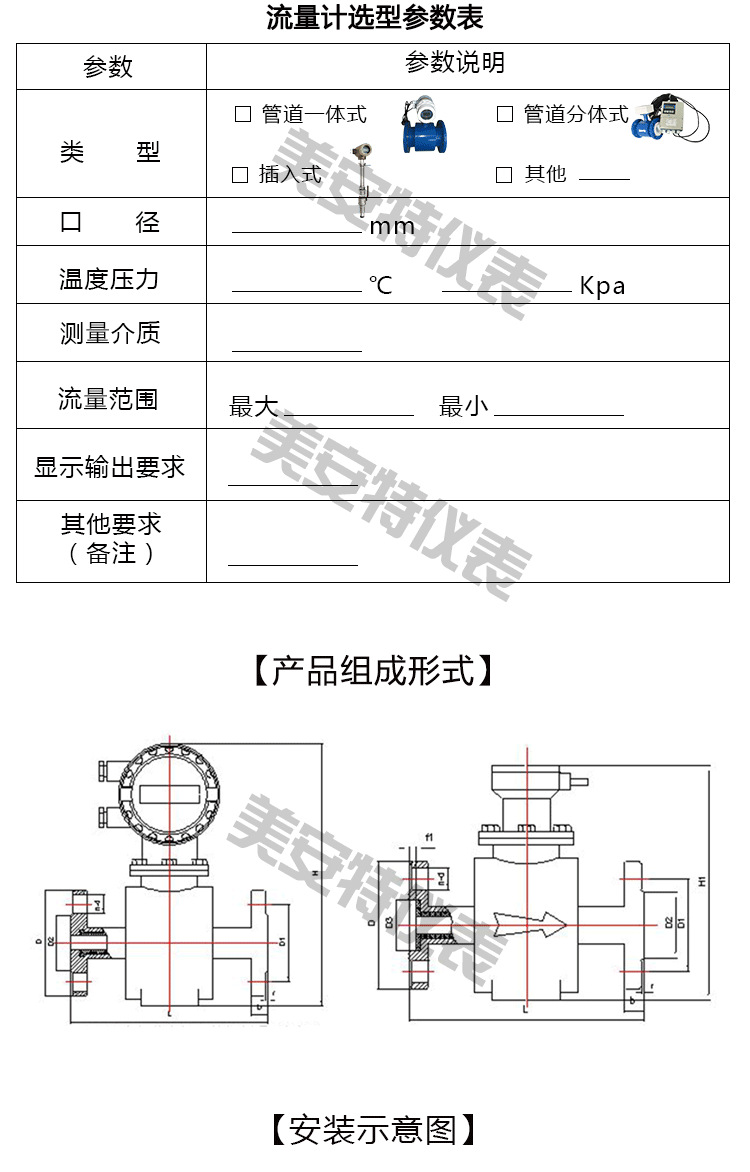

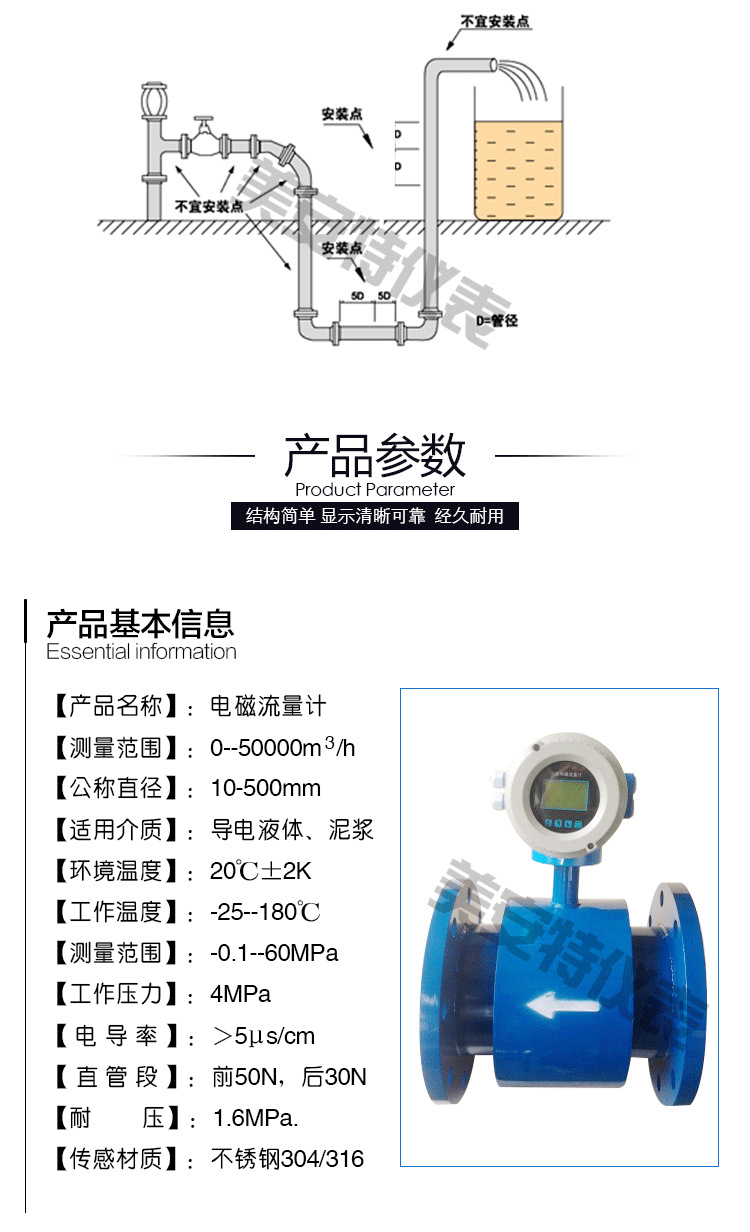

六、技术指标:
仪表精度:管道式0.5级、1.0级;插入式2.5级;
测量介质:电导率大于5μS/cm的各种液体和液固两相流体;
流速范围:0.2~8m/s;
工作压力:1.6MPa;
环境温度:-40℃~+50℃;
介质温度:聚四氟乙烯衬里≤180℃。
橡胶材质衬里≤65℃;
防爆标志:ExmibdⅡBT4;
防爆证号:GYB01349;
外磁干扰:≤400A/m;
外壳防护:一体化型: IP65;
分 离 型: 传感器IP68(水下5米,仅限于橡胶衬里)转换器IP65;
输出信号:4~20mA.DC,负载电阻0~750Ω;
通讯输出:RS485或CAN总线;
电气连接:M20×1.5内螺纹,φ10电缆孔;
电源电压:90~220V.AC、24±10%V.DC;
zui大功耗:≤10VA。
