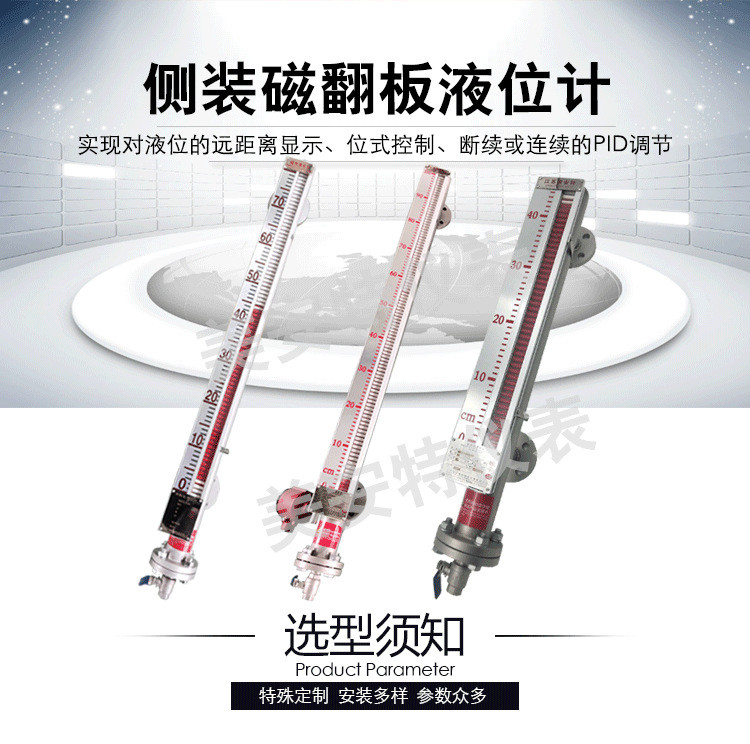

硫酸储罐液位计

产品说明:

硫酸储罐液位计规格可按照客户实际情况定制,支持:硫酸储罐液位计非标定制

产品概述:

硫酸储罐液位计概述:硫酸储罐液位计通过气相和液相连接法兰与容器相连接。根据浮力和磁耦合原理,测量筒内磁性浮子随被测液面的升高(降低)驱动测量筒外部显示器上的双色翻柱旋转80°···

温馨提示:本产品(硫酸储罐液位计)型号众多,案例仅供参考,更多型号请联系客服!

  • 产品详情

硫酸储罐液位计概述:
硫酸储罐液位计通过气相和液相连接法兰与容器相连接。根据浮力和磁耦合原理,测量筒内磁性浮子随被测液面的升高(降低)驱动测量筒外部显示器上的双色翻柱旋转80° 显示红色 (反向旋转 180° 显示白色)实现了测量和显示被测液面位置的目的。每个磁翻柱为双色轴向对称结构,两个磁翻柱间的间距为10mm,分别以白色和红色来指示气相部分和液相部分,可选择下部白色表示液体部分上部红色表示气体部分,也可选择下部红色表示液体部分上部白色表示气体部分。红色与白色交接处就是液相和气相的分界处。该液位计也能用于两种不同密度介质的界面测量。
   本产品符合HG/T2742-1995标准。

硫酸储罐液位计技术优点:
   UHZ系列磁翻板液位计的零部件材料采用1Cr18Ni9Ti、316L、0Cr18Ni9Ti、1Cr18Ni9Ti衬PTFE(聚四氟乙烯)、PVC、PP 等材料及进口元件,具有优秀的可靠性和抗腐蚀性能。其特点十分显著:
   1.设计简单、紧凑、 坚固可靠、 寿命长、无维护工作量能长年在户外安装使用;
   2.测量管与液位显示部分、液位发送器、报警开关在耐压、耐气上是完全隔离的;
   3.工作压力范围宽,耐压从真空到42MPa;
   4.工作温度范围宽,适用于从-190~+450℃;
   5.广泛用于强弱腐蚀性、 易燃易爆、 毒性、强放射性、搅动的、污浊的液位测量;
   6.各型号均可选配无源自保持 ON/OFF 报警开关,实现高低液位自动控制或报警;
   7.各型号均可选配4~20mADC液位传感器,实现远距离集中测量与控制。
   8.防爆等级:符合ExibⅡCT5要求。

硫酸储罐液位计产品特点:

适合于压力容器的液位与界位测量,可集现场指示、远传输出和控制报警于一身。

指示新颖,读数直观、醒目,可根据用户方便改变观察角度。

测量范围大,不受储罐高度限制。

指示机构与被测介质完全隔离,因而密封好,可靠性高,使用安全。

耐高温,可采用不褪色陶瓷翻柱。

结构简单,安装方便,维护费低。

A.基 本 型:


测量范围:

300~15000mm

测量精度:

±5.0mm,±10mm

工作温度:

-40~250℃ (ABS PP-R,PVC:-40~80℃)   特殊型可达450℃

作压力 :

≤2.5MPa(2.5MPa以上可另行设汁)

防腐型 :

≤0.6MPa

介质粘度 :

≤1st(10-4m2/s)

介质密度:

≥450kg/m3

介质密度差:

≥ 150kg/m3

排污接口:

ZG1/2“(内)

环境振动:

频率≤25Hz,振幅≤0.5mm

跟随速度:

≤0.08m/s

接液材质:

不锈钢(1Cr18Ni9Ti,316,316L)



不锈钢衬聚四氟乙烯(1Cr18Ni9Ti衬PTFE,)

PVC塑料(聚氯乙烯),PP-R,ABS

连接过程 :侧 装 式 HG20592-97 DN25   PN4.0(或用户指定)

  顶 装 式 HG20592-97 DN100 PN1.6(或用户指定)

  夹套法兰 HG20592-97 DN15   PN1.6(或用户指定)

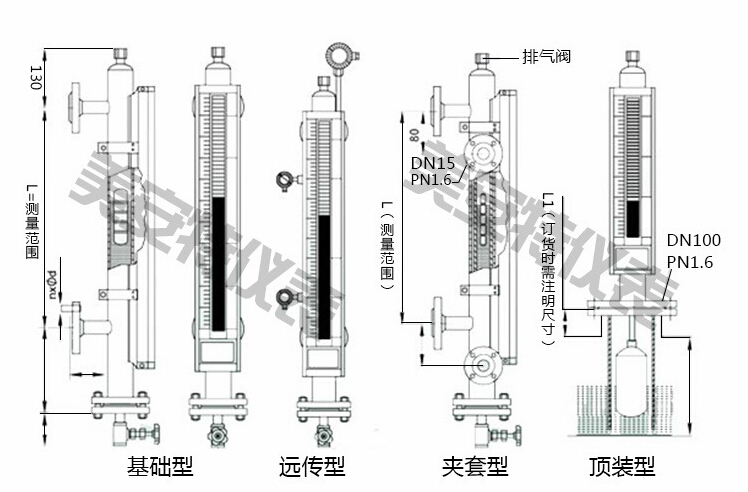

硫酸储罐液位计结构及工作原理

    1、基本型
    根据浮力原理,浮子在测量管内随液位的升降而上、下移动,浮子内的*磁钢通过耦合作用,驱动红、白色翻柱翻转180°,液位上升时翻柱由白色转为红色,下降时由红色转为白色,从而实现液位指示。
    2、电远传
    在浮子液位计上安装变送器,通过浮子上下移动,经磁耦合作用使导杆内测量元件依次动作,获得电阻信号变化,转换成0~10mA或4~20mA的标准信号输出,与显示仪表或计算机连接,达到远传目的。
    3、上下限开关输出
    在液位计立管上由用户设定上、下限位置安装控制器,控制器内带有自保持作用的舌簧开关,利用磁性浮子随液位移动使簧片开关动作时,实现报警或限位控制。

硫酸储罐液位计系统构成及接线
    1、上下限开关输出
    由具有自保持作用的舌簧开关和转换器组成,舌簧开关和转换器分别安装于现场和控制室,由转换器提供三对触点开关。
    2、电远传
    由测量单元和变送单元两部分组成。
    3、本安防爆
    a 带本安防爆,上、下限开关输出型
    防爆开关由舌簧开关和带继电器触点的安全栅组成,可向用户直接提供一对常开或常闭触点。如用户需更多触点可特殊设计订货。(图三)
    b 带本安防爆远传型
    适合使用于∏类电气设备(工厂用)、C级气体,*表面温度组别T4(135℃)。(图四)
    c 使用注意事项
    ①变送器外壳设有外接地,用户使用时必须可靠接地。
    ②安全栅的使用应遵守有关使用说明内容。
    ③变送器与安全栅本安端的连接电缆为二芯屏蔽电缆,芯线截面积>0.5m,电缆允许分布电容为0.8μF。
