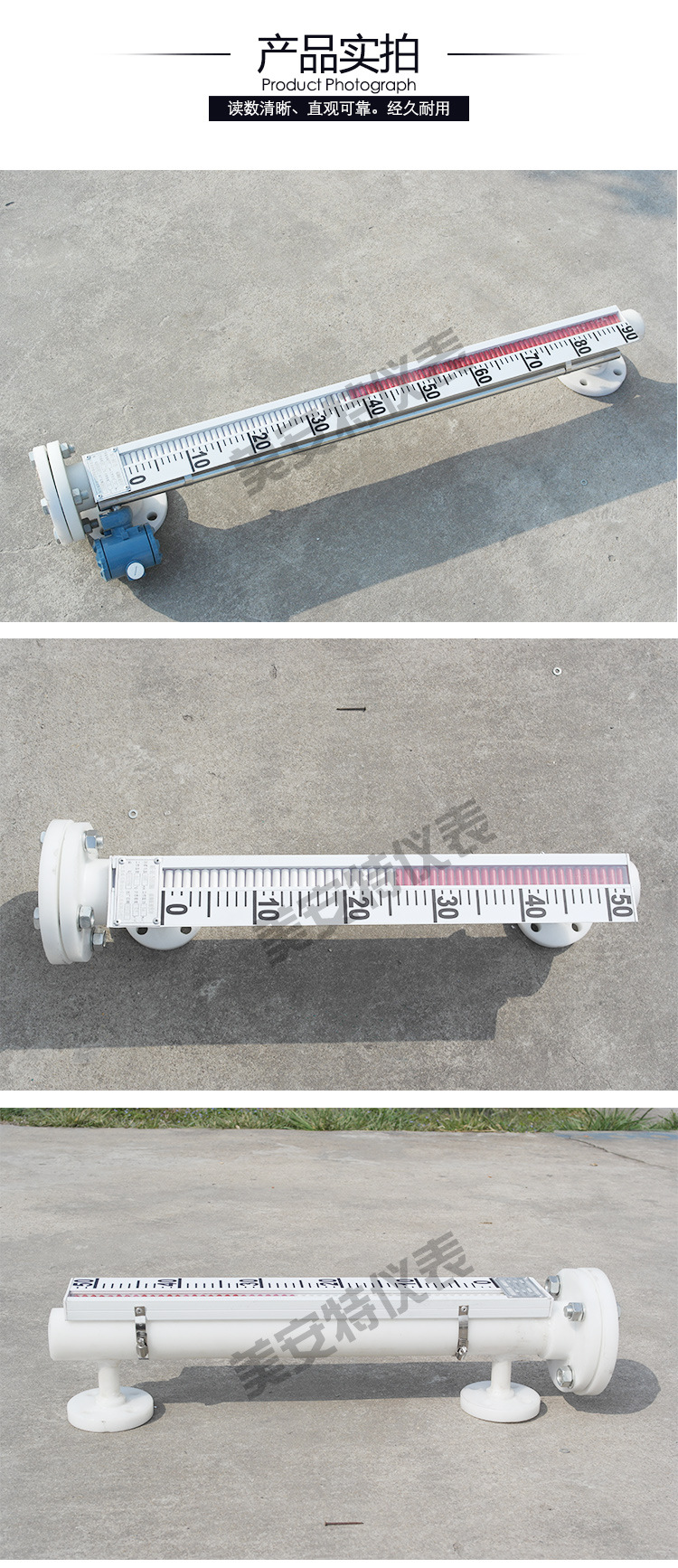

插入式磁性液位计

产品说明:

插入式磁性液位计规格可按照客户实际情况定制,支持:插入式磁性液位计非标定制

产品概述:

插入式磁性液位计(电流型)吸收同类产品,并加以吸收、消化、提高,按原化学工业 部颁布的磁性液位计标准HG/T21584-95研制生产的产品。可用于各种塔、罐槽、球形容···

温馨提示:本产品(插入式磁性液位计)型号众多,案例仅供参考,更多型号请联系客服!

  • 产品详情




插入式磁性液位计(电流型)吸收同类产品,并加以吸收、消化、提高,按原化学工业  部颁布的磁性液位计标准HG/T21584-95研制生产的产品。可用于各种塔、罐槽、球形容器和锅炉等设备的介质液位检测。该系列磁性液位计可以做到高密封,防泄漏和适应高压高温、腐蚀性条件下的液位测量,具有可靠的安全性,它弥补了玻璃板(管)液位计指示不清晰,易破碎的不足,不受高、低温度剧变的影响,不需多组液位计的组合。全过程测量无盲区,显示醒目、读数直观,且测量范围大。特别是现场指示部分,由于不与液体介质直接接触,所以对高温、高压、高粘度、有毒有害、强腐蚀性介质,更显其优越性。因此,它比传统的玻璃管,板式液位计具有更高的可靠性、安全性、先进性、实用性。


  zui显著特点是液体介质与指示器完全隔离,所以在任何情况下都非常安全、可靠、耐用,而且各种型号的液位计配上液位报警、控制开关,可实现液位或界位的上、下限越位报警,控制或连锁;配上静压式液位变送器或干簧-电阻式液位变送器,可将液位,界位信号转换成二线制4-20mADC标准信号,实现远距离指示、检测、记录与控制。该系列磁翻板液位计可广泛适用于电力、石油、化工冶金环保、船舶、建筑、食品等各行业生产过程中的液位测量与控制。
  技术参数:
       1、 测量范围:300~15000mm
       2、准确度:  ±10mm,±16mm
       3、 翻柱直径:10mm,16mm
       4、 工作压力:≤2.5Mpa(2.5MPa以上可另行设汁) 防腐型≤0.6Mpa
       5、介质密度(g/cm3):0.5~2
       6、 介质温度:-20℃ +250℃(特殊要求可达450℃)
       7 、介质粘度:≤0.4Pa?S,对于粘度大的介质或温度低时易结品的介质,可根据用用户要求选 用加热型夹套式液位汁。
       8、 环境振动:频率≤25Hz,振幅≤0.5mm
       9、 跟随速度:≤0.08m/s

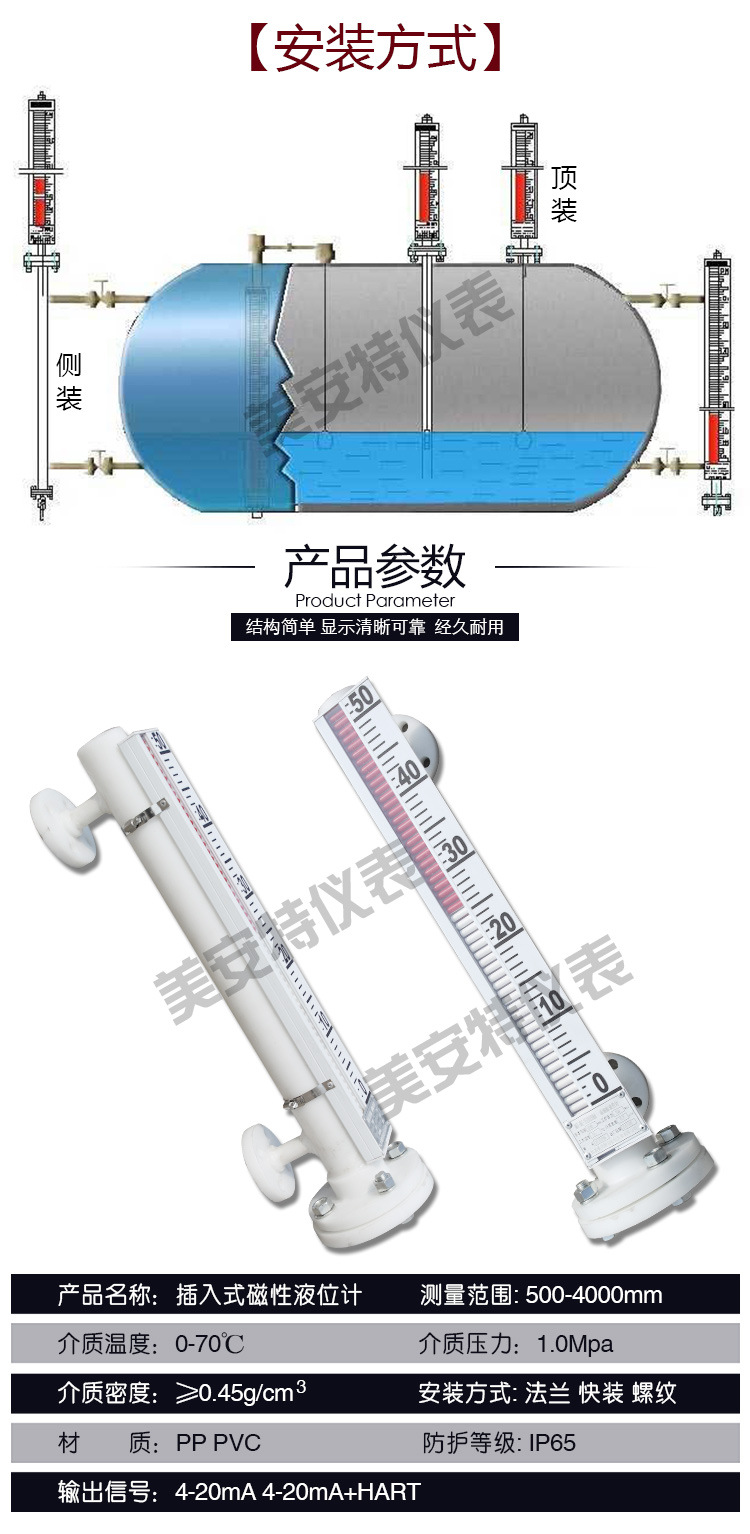

      10、安装方式:侧装式、顶装式、底装式
      11、防护等级:IP65
      12、防爆等级:ibⅡCT4(本安型)、dⅡBT4(隔爆型)
      13、传输方式:4~20mA 或 开关量
      14 、连按法兰:  HG20592~20635-97法兰标准,若采用其他法兰标准(如GB、ANSI、DIN等标准)请用户在定货时注明。 对于高压型侧装式磁性液位计连接法兰采用HG20595-用97带颈对焊连接法兰DN25、PN6.0或PNl0Mpa,密封面形式突面或凸面,如有特殊要求可在订货时注明。
磁翻板液位计结构原理:
      UHZ-57/76-UB插入式磁性液位计(电流型)根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时,液位计主导管中的浮子也随之升降,浮子内的*磁钢通过磁耦合传递到现场指示器,驱动红、白翻柱翻转180。,当液位上升时,翻柱由白色转为红色,当液位下降时,翻柱由红色转为白色,指示器的红、白界位处为容器内介质液位的实际高度,从而实现液位的指示
