明渠流量计,按照测量原理的不同,又分为超声波明渠流量计、多普勒明渠流量计、多声道明渠流量计,他们都是在明渠或渠道中测量流体流量的系统监测设备。明渠流量计监测系统,适用于水库、河流、水利工程、城市供水、污水处理、农田灌溉、水政水资源等矩形、梯形明渠及涵洞的流量测量。近几年应用甚广。

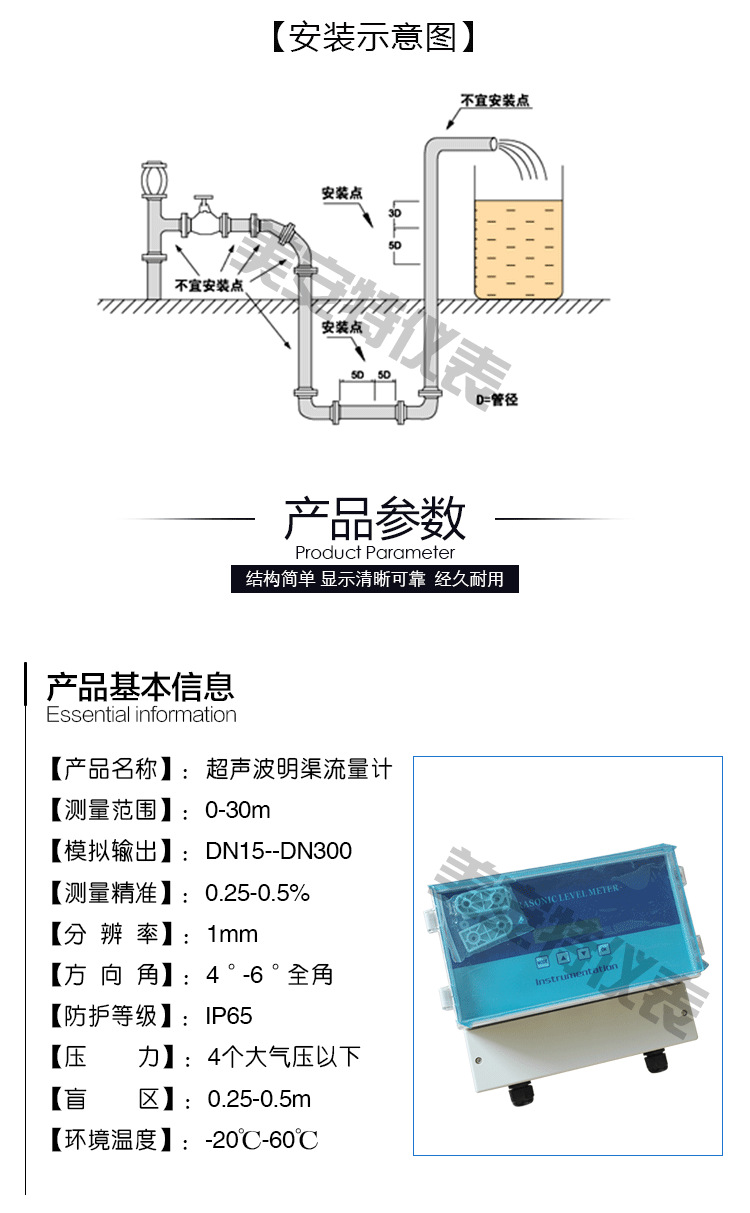

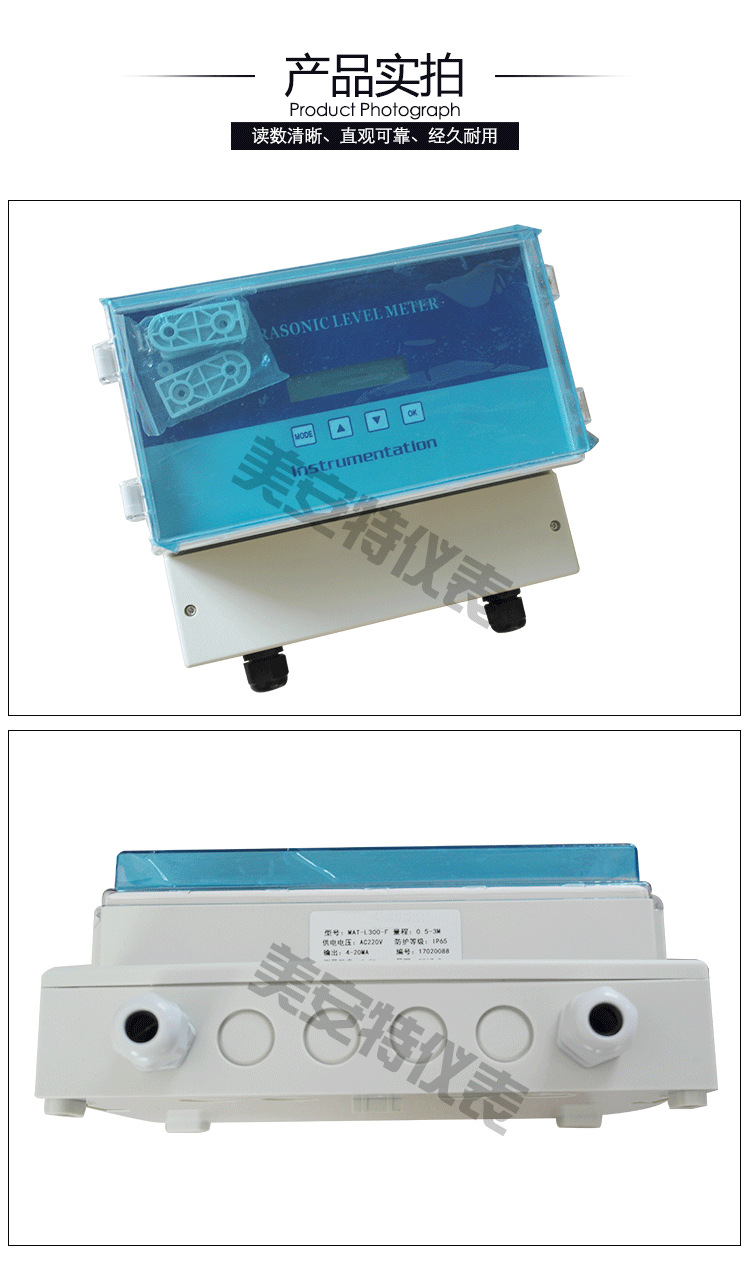

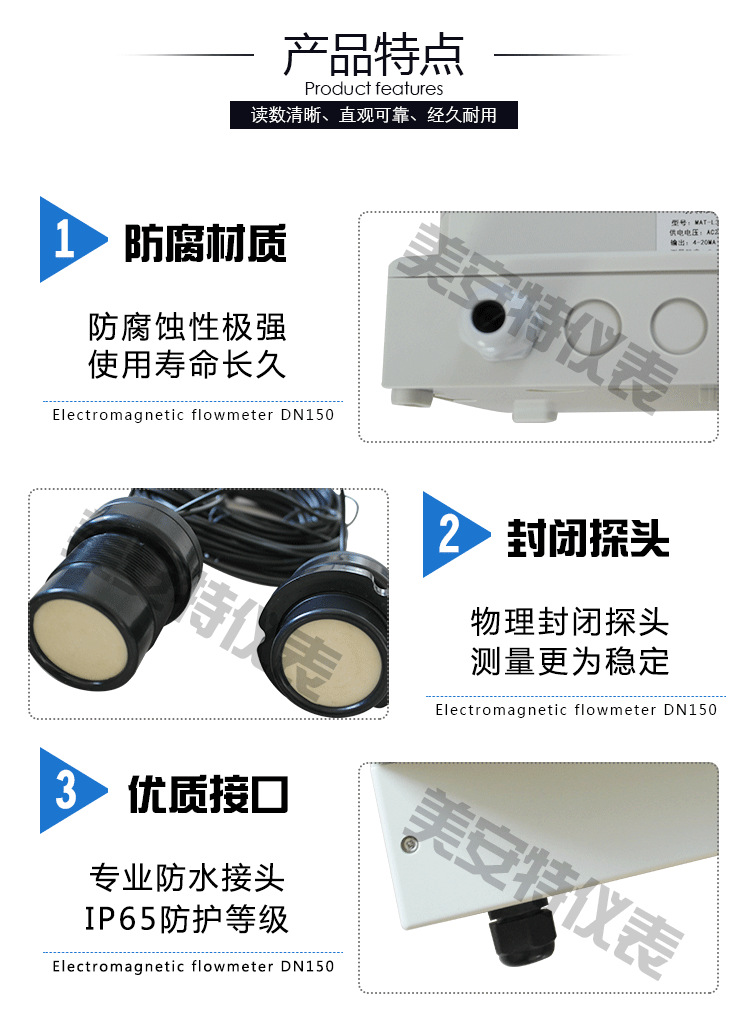

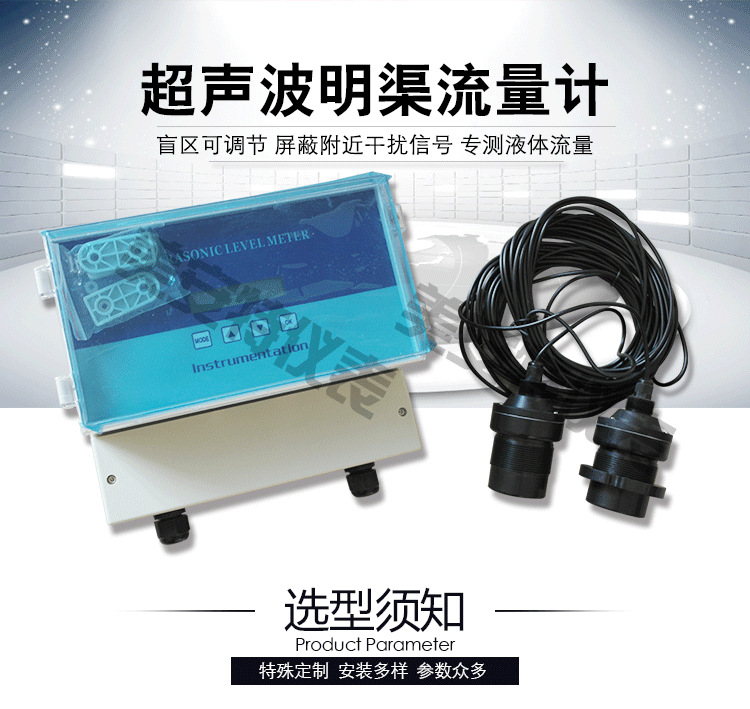

超声波明渠流量计
利用明渠技术,以流速-水位运算法为基础,通过测量流体液位高度,结合标准堰槽的几何尺寸、边坡系数、渠道精度、水力坡道、流速垂直平面修正系数,再经过仪器内部的微处理器运算得到流量。由于是非接触测量,明渠流量计能在较恶劣的环境中应用。明渠流量计在微机控制下,发射和接收超声波,根据传输时间计算出明渠流量计距被测液面的距离,从而得到液位高度,由于该液位与流量之间有一定的比例关系,因此可根据计算公式*终得到液体流量Q。
多普勒明渠流量计
采用接触式测量方法,将传感器放置在渠道底部,通过流速-面积法,在两个探头一发一收之间,系统根据多普勒时间效应,测算出过水流速,再通过传感器所在的区域截面积,根据公式换算出瞬时流量。
多声道明渠流量计
又称时差法明渠流量计,属于在线式测量。运用超声波时差法测量水流速。 在渠道两侧安装超声波时差法流速仪传感器,测量水中平均流速,在通过超声波水位计测量水位高度,通过流量计积算仪进行水力模型率定计算明渠瞬时流量。
技术参数:
超声波明渠流量计
结构:一体式和分体式
测量范围:0.1m³/h-99999.99m³/h,根据不同堰槽决定
累计流量:*大为429000000.00m³
液位测量精度:0.5%
分辨率:3mm或0.1%(取大者)
流量测量精度:标准堰槽1-5%
供电:220V/24V/12V,电池供电,太阳能供电等
防护等级:显示仪表IP66,探头IP68
多普勒明渠流量计
水位测量范围(m):0.02~3m,0.02~10m
流速范围:0.03m/s~5.0m/s
测量分辨率:1mm/s
整机测量精度: 系统误差±3‰
流量测量范围:1升/秒~99999999m3/h
工作温度(℃): -20℃~+60℃
*小水位分辨(mm): ±1mm
信号输出: RS485,MODBUS协议
供电电源: DC12V 、电池供电、太阳能供电等
无线传输:GPRS型RTU无线传输器
多声道明渠流量计
测量流速精度:1.0%
流速范围:±10m/s
测量渠道宽度:时差法0.5~10米
时差测量分辨率:40皮秒
环境温度:-20~70℃
工作温度:-20~70℃
介质温度:-20~80℃
防护等级:IP68
