上限报警磁性浮子液位计概述
上限报警磁性浮子液位计是我公司按原化学工业部行业标准 HG / T2742-1995 《磁性浮子式液位计技术条件》并参照 HG / T21284-95 《磁性液位计》开发生产的产品。由于其跟液位同步上升的磁浮子通过指示器上的磁翻柱耦合翻转来显示液位，显示器不直接与容器连通，所以可以制成防泄漏、耐高压、及腐蚀条件下测量的液位计。可靠性好，使用安全、指示醒目、测量范围宽、安全方便。克服了玻璃管（板）式液位计受高低温剧变易破碎及耐压低的缺点。
本液位计在就地指示的基础上还可制成带上下限报警或电远传。输出 4-20mA.DC 标准信号，实现远程指示、控制及检测。
由于本液位计直观醒目、安全可靠，检测功能齐全、测量范围宽、使用寿命长、安装维护方便等特点。所以广泛用于石油、化工、电力、冶金、环保等部门的液位检测与控制。

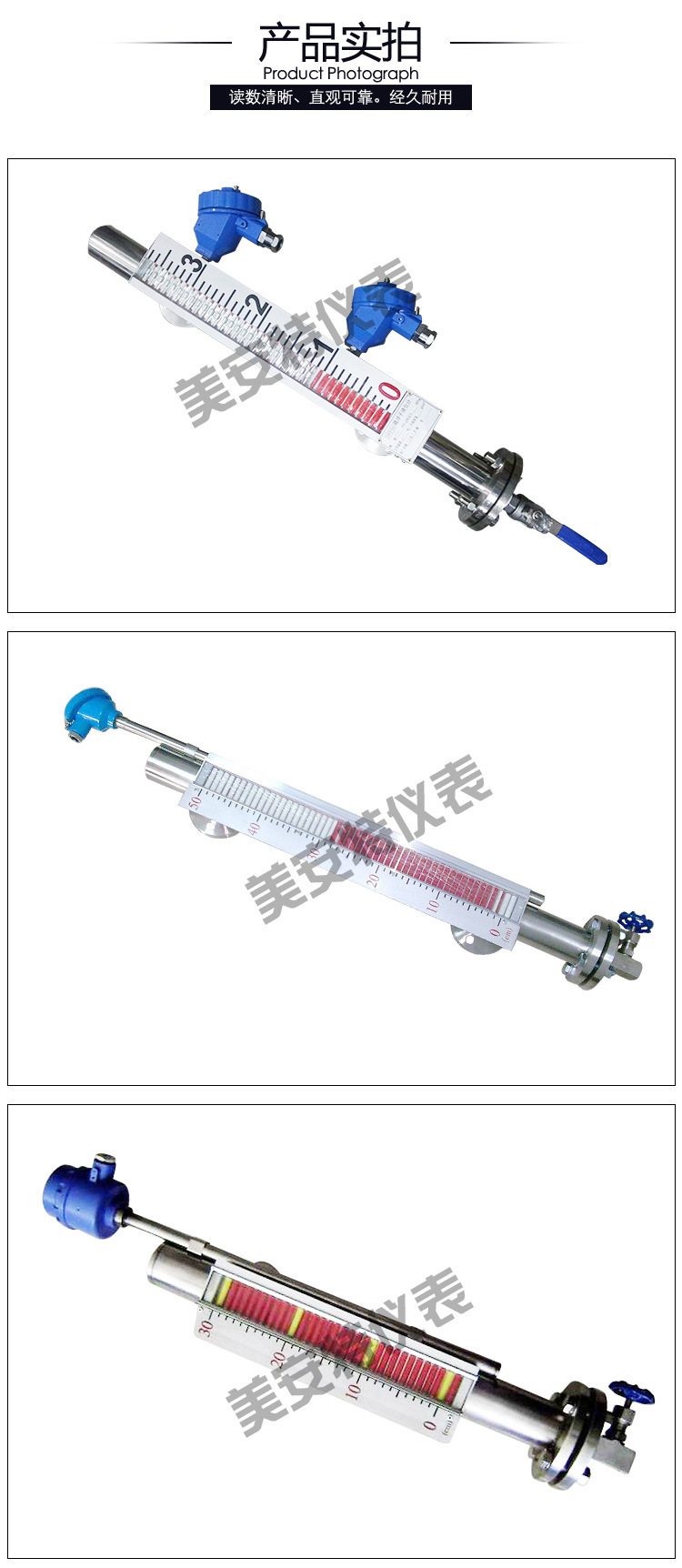

上限报警磁性浮子液位计结构原理
本液位计的结构原理如图1 ，本体是一根连通管体，通过法兰与用户容器连接，连通管体内有一磁性浮子，随着液位的升降而升降。管体外面固定由翻柱组成的指示器，翻柱由红白两色组成，液拉未上升前为白色，当液位上升磁性浮子跟随上升，并通过磁耦合带动翻柱转动 180 度，翻成红成红色来指示液位，红、白界位即容器内的液位高度。 液位计下方可装上排污阀，当需要时可打开排污阀，排除污垢。而上方设有排空螺栓，需要时可旋松螺栓排除空气。

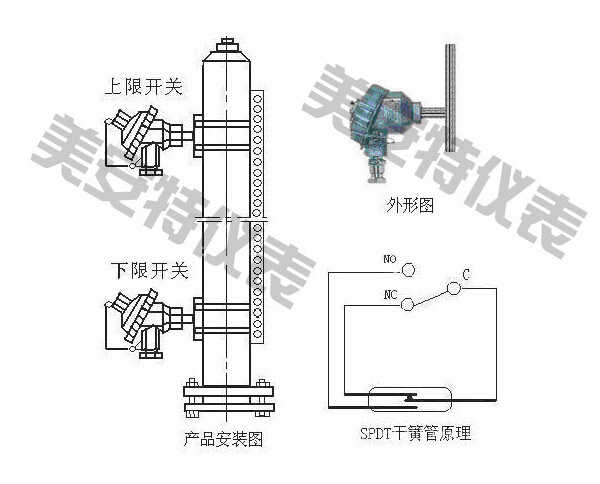

在液位计管体一侧可按用户需要加装上下限*，*分二种：（ 1 ） XG 型*：*内装有动合型（常开）干簧管，当主体管内浮子随液位升（降）至报警设定点时，浮子内的磁钢将使干簧管闭合，发出接点信号，而当浮子随液位升（降）离开报警点后，该点信号自动撤消。（ 2 ） XJ 型*：*内装有受磁耦合驱动报警开关，当浮子越过上下限报警点时，带动报警开关动作发出信号，实现液位报警或控制。报警开关具有一个常开触点和一个常闭触点。并具有液位不恢复报警信号不消除的记忆功能，对生产过程中的安全运行起到了非常重要的作用。
在液位计管体的另一侧可按用户需要加装电远传变送器，将液位高度转换成 4-20MA.DC 标准电流信号输出 , 以供液位信号输出 , 以供液位信号远传至二次仪表进行指示控制与检测。
上限报警磁性浮子液位计特点
结构简单；安装方便
检测功能齐全
测量范围大
指示新颖；读数直观
耐腐蚀；防爆
上限报警磁性浮子液位计技术参数
1、基本型
测量范围：H=500 800 1100 1400 1700 2000 2500 3000 4000 5000 6000 （500~6000mm内由用户任意选择）
指示精度：526，528型 ±5mm 524型 ±10mm
介质密度：≥0.45g/cm3
介质粘度：<1ST（10-4m2/s）
连接法兰：（1）PN2.5，4.0MPa时，法兰为JB/T82.2-94，DN25 PN4.0可动凸面法兰。
（2）PN6.3，10.0，16.0MPa时法兰为JB/T82.2-94，DN25固定法兰。
（3）PVC材质法兰JB/T82.1-94，PN1.0MPa，DN32。其它法兰标准（如HGJ，GB，ANSI等标准）请用户注明。
2、液位报警型
输出形式：三常开 三常闭开关信号
工作寿命：>5000次
供电电源：24VDC或220VAC
触点容量：220VAC 2A
报警精度：±5mm
环境温度：-40~±60℃
出线口接头：内螺纹M20×1.5
防爆标志：隔爆型dⅡBT4
本安型ibⅡBT4（本安型需配安全栅）
本安型敷设电缆的电感、电容量不超过4.2mH、0.13υF
3、液位远传型
远传量程：0~6000mm（任意选用）
精度：±10mm
回差：±10mm
输出信号：4~20mADC
额定负载电阻：250Ω
供电电源：24VDC
环境温度：-40~+60℃
出线口接头：内螺纹M20×1.5
防爆标志：隔爆型dⅡBT4
本安型ibⅡBT4（本安型需配安全栅）
