超声波液位计是由微处理器控制的数字液位仪表。
在测量中超声波脉冲由传感器（换能器）发出，声波经液体表面反射后被同一传感器接收或超声波接收器，通过压电晶体或磁致伸缩器件转换成电信号，并由声波的发射和接收之间的时间来计算传感器到被测液体表面的距离。 由于采用非接触的测量，被测介质几乎不受限制，可广泛用于各种液体和固体物料高度的测量。
超声波液位计由三部分组成：超声波换能器、处理单元、输出单元。
工作原理：
超声波物位计工作原理是由超声波换能器（探头）发出高频脉冲声波遇到被测物位（物料）表面被反射折回反射回波被换能器接收转换成电信号.声波的传播时间与声波的发出到物体表面的距离成正比.声波传输距离S与声速C和声传输时间T的关系可用公式表示：S=C×T/2.
由于发射的超声波脉冲有一定的宽度，使得距离换能器较近的小段区域内的反射波与发射波重迭，无法识别，不能测量其距离值。这个区域称为测量盲区。盲区的大小与超声波物位计的型号有关。
探头部分发射出超声波，然后被液面反射，探头部分再接收，探头到液（物）面的距离和超声波经过的时间成比例：
距离 [m] = 时间×声速/2 [m]
声速的温度补偿公式：环境声速= 331.5 + 0.6×温度
安装原理
超声波液位计工作时，高频脉冲声波由换能器（探头）发出，遇被测物体（水面）表面被反射，折回的反射回波被同一换能器（探头）接收，转换成电信号。脉冲发送和接收之间的时间（声波的运动时间）与换能器到物体表面的距离成正比，声波传输的距离S与声速C和传输时间T之间的关系可以用公式表示：S= CⅩT/2
安装超声波液位计时必须考虑超声波液位计的盲区问题。当液位进入盲区后，超声波变送器就无法测量液位了，所以在确定超声波液位计的量程时，必须留出50公分的余量，安装时，变送器探头必须高出最高液位50公分左右。这样才能保证对液位的准确监测及保证超声波液位计的安全。
在实际使用中，因为安装时考虑不周，液位计被水淹没，致使液位计完全损坏。
价格低，体积小，重量轻，可用于食品，化工，半导体等行业对液体和散装固体非接解式物位测量，可用于远程物位监控和泵的控制。
机械安装时应注意：安装应垂直于测是物表面，避免用于测量泡沫性质物体，避免安装于距测量物体表面距离小于盲区距离（盲区：每台产品会有一个标准，随产品得知），应考虑束避开阻挡物质不与灌口和容器壁相遇，检测大块固体物应调整探头方位，减少测量误差。
应用领域
水及污水处理 ：泵房、集水井、生化反应池、沉淀池等 [2] 。
电力、矿山：灰浆池、煤浆池、水处理等。
性能特点

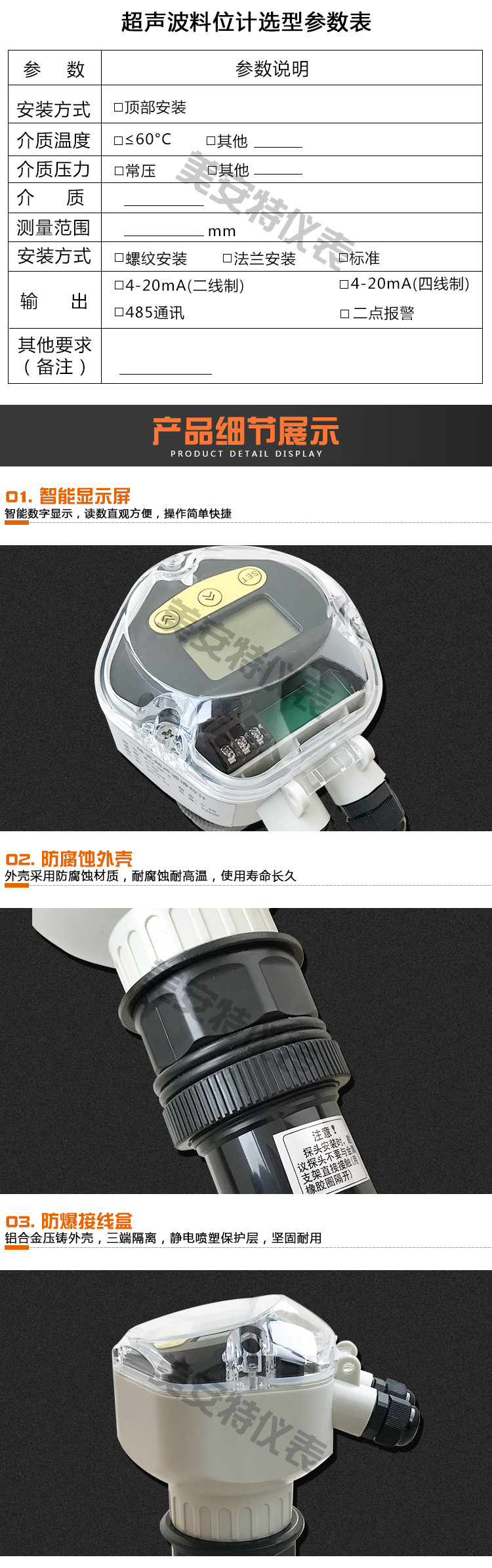

具有抗干扰性强。可任意设置上下限节点及在线输出调节，并带有现场显示，可选择模拟量，开关量及RS485输出，方便的与相关设施接口。
采用聚丙烯防水外壳。壳体小巧且相当坚固，具有优良的耐化学品性，对于无机化合物，不论酸、碱、盐溶液，除强氧化性物料外，几乎都对其无破坏作用，对几乎所有溶剂在室温下均不溶解，一般烷、烃、醇、酚、醛、酮类等介质上均可使用。
重量轻、不结垢、不污染介质。
无毒性。可用于药品、食品工业设备安装，维修极为方便。
